Туннельный микроскоп маслом не испортишь

С помощью сканирующего туннельного микроскопа можно разглядеть отдельные атомы вещества без обычного в таких исследованиях вакуума и при комнатной температуре.

Сканирующий туннельный микроскоп (СТМ), созданный 30 лет назад в лаборатории IBM в Цюрихе, с тех пор удерживает пальму первенства по разрешению среди прочих микроскопических методов – ведь он может «рассмотреть» отдельные атомы вплоть до водорода. И не просто рассмотреть – с помощью СТМ можно измерить электронную структуру поверхности, и даже «подвинуть» молекулу или даже отдельный атом.

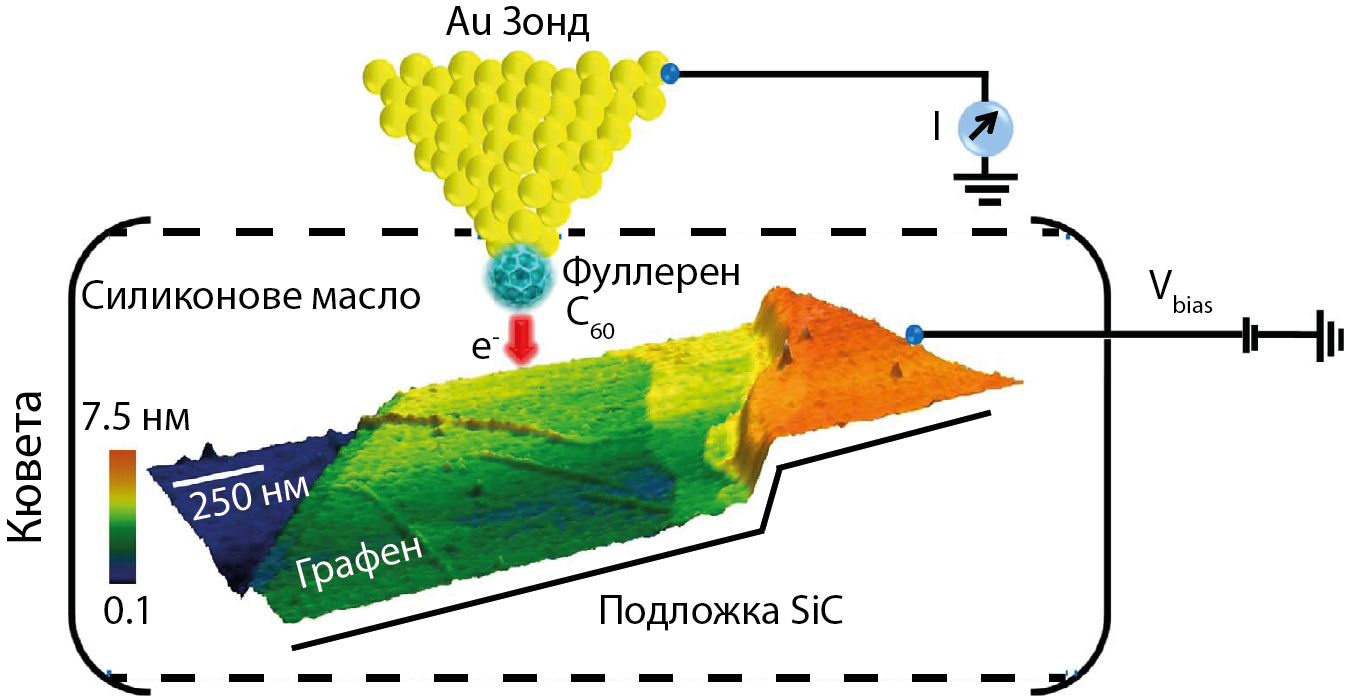

Устройство сканирующего туннельного микроскопа.
Модификация зонда с помощью фуллерена.
Сканирование поверхности эпитаксиального графена с помощью модифицированного зонда.
Сканирование поверхности дисульфида молибдена с помощью модифицированного зонда.

Принцип работы СТМ основан на эффекте квантового туннелирования. В необычном мире квантовой механики электрону соответствует волновая функция. Она описывает распределение вероятности того, что электрон находится в определённом месте с определённой энергией – в пределах принципа неопределённости Гейзенберга. То есть невозможно определить положение или момент частицы с абсолютной точностью. Таким образом, если электрон находится рядом с потенциальным барьером (в случае туннельного микроскопа роль такого барьера играет промежуток между кончиком зонда и поверхностью), то существует конечная вероятность, что электрон может оказаться по другую сторону этого барьера – на поверхности образца. То есть, вопреки нашей «макро-интуиции», если бросить мячик-электрон об стенку-барьер, то он не отскочит, а туннелирует сквозь стенку и продолжит движение по другую её сторону.

Туннельный эффект сканирующего туннельного микроскопа позволяет изучать как топологию и структуру поверхности микроскопируемого образца, так и её химического состава (см. Рис.1). Прибор «сканирует» поверхность с помощью находящегося под напряжением зонда–иглы, тонкого настолько, что на его кончике умещаются всего несколько атомов. При расстоянии между зондом и поверхностью порядка 0,4–0,7 нм электрон туннелирует на поверхность образца. Ток таких электронов зависит от напряжения на зонде, локальной плотности состояний конкретного атома поверхности, а так же от расстояния между зондом и поверхностью (в последнем случае возникает экспоненциальная зависимость).

У СТМ есть два режима сканирования. При одном из них система обратной связи поддерживает заданное значение туннельного тока, и топография поверхности воспроизводится на основе последовательности движения зонда. При втором режиме зонд сохраняет заданное расстояние от поверхности, и микроскоп отслеживает изменения туннельного тока. В обоих случаях положение зонда отслеживается с помощью пьезо-элементов. Пьезоэлектриками называют материалы, которые меняют свой размер в зависимости от проходящего через них тока (и наоборот – при изменении размера в них меняется ток). Поскольку они обладают сверхточным откликом, они служат распространённым инструментом для очень точного перемещения объектов.

Обычно сканирование проходит в несколько этапов. Сначала, чтобы получить представление о топологии поверхности на данном участке, делается общий скан площадью порядка 1–1,5 микрон. Потом обследуется участок размером около 100 нм, выбранный на основе предыдущего скана, и так далее, пока не мы не дойдём уже до непосредственных измерений того, что нам нужно. Это может быть замер расстояний между атомами, изучение структуры поверхности, карта плотности атомных состояний; с помощью микроскопа можно также манипулировать конкретным атомом или молекулой. Разрешение СТМ в таких измерениях – около Ангстрема (0,1 нм) в плоскости и 0,01 нм в глубину.

Недавно было показано, что добавление некоторых молекул на кончик зонда СТМ улучшает разрешение микроскопа и его химический контраст. Обычно такие измерения проходят в ультраглубоком вакууме, при крайне низких (криогенных) температурах (4–100 градусов выше абсолютного нуля) и требуют идеально чистой поверхности. Такие эксперименты очень трудоёмки – например, ко всему прочему образцы приходится выращивать прямо внутри микроскопа, – и на каждое измерение уходит много времени.

Если бы СТМ удалось приспособить к комнатной температуре, это сильно помогло бы многим физикам, в том числе тем, кто работает с двухмерными кристаллами – графеном и многообещающим семейством дихалькогенидов переходных металлов. Их активно исследуют по всему миру, поскольку такие двухмерные кристаллы в перспективе позволят создавать наноэлектронику атомарной толщины с чётко определённой электронной структурой. В плане электронных и оптоэлектронных свойств интересны не только отдельные двухмерные кристаллы, но и так называемые гетероструктуры Ван дер Ваальса: «слоёный пирог» из графена, нитрида бора и вышеупомянутых дихалькогенидов.

Петер Нирмалрадж (Peter Nirmalraj) из лаборатории IBM и его коллеги из Швейцарии, Ирландии и США разработал метод, позволяющий наблюдать поверхности в атомном разрешении при комнатной температуре. Исследователи модифицировали зонд СТМ, «прицепив» к нему фуллерен С60 (который представляет собой шарообразную молекулу из 60 атомов углерода диаметром около 1 нм, похожую по структуре на футбольный мяч). Погружая зонд в силиконовое масло (вязкая неполярная химически инертная жидкость), мы стабилизируем фуллерен, и он дольше держится на кончике зонда. В то же время масло отлично защищает поверхность образца от воздействия атмосферы без необходимости откачивать камеру для измерений до ультраглубокого вакуума.

Как же посадить молекулу из 60 атомов на кончик зонда диаметром сопоставимого размера? Для этого на заранее подготовленную подложку наносится раствор, содержащий фуллерены заданного размера. Высушенная подложка сканируется с помощью зонда (см. Рис.2, над сканом указан туннельный ток во время измерения и напряжение на зонде). Кончик иглы приближается к выбранному фуллерену и «огибает» его, как показано на иллюстрации. При правильно подобранной комбинации напряжения на зонде и туннельного тока фуллерен цепляется за зонд. Затем делается тестовый скан того же участка, чтобы убедиться в правильной работе модифицированного зонда, и можно менять подложку с фуллеренами на кювету с образцами, погруженными в масло.

Гибридный зонд протестировали на образцах графена и дисульфида молибдена MoS2 – популярного представителя дихалькогенидов переходных металлов. Измерения показали, что с такой конфигурацией микроскопа можно детально изучить структуру поверхности и точно определить длину межатомных связей – не хуже, чем при низкой температуре в вакууме.

Образец графена для эксперимента вырастили на поверхности кристалла карбида кремния (SiC) с помощью эпитаксии (то есть последовательного выращивания одного кристалла на поверхности другого). На Рис.3 хорошо видна граница между двухслойным и однослойным графеном, и чётко различимы атомы углерода в решётке из «сот». Также хорошо видна типичная «рябь» на поверхности однослойного графена – она стабилизирует двухмерную структуру и обычно не оказывает существенного влияния на электронные свойства.

На Рис.4 показаны измерения MoS2 (его химическая структура изображена в виде шариков, соединённых «палочками» химической связи). На предварительном скане хорошо видна слоистость кристалла, и можно точно измерить толщину каждого слоя. Также видна периодическая «сетка Муара», которая возникает из-за несовпадения постоянной решётки MoS2 и подложки из золота, на которой его растили. Для сравнения, период сетки Муара составляет около 32 Ангстрем (3,2 нм), тогда как постоянная решётки MoS2 составляет 3,2 Ангстрема. Полностью результаты работы опубликованы в Nature Communications.

Главное же здесь в том, что зонд для СТМ с фуллереном смог правильно измерить межатомные расстояния и толщину слоёв графена и дисульфида молибдена. Это означает, что измерения при комнатной температуре и с погружением зонда в силиконовое масло не уступают результатам, полученным в вакууме и при низкой температуре. Помимо электронных свойств самих материалов и наноустройств их них, важным фактором является стабильность на воздухе, поскольку подобные структуры могут легко окисляться. Чтобы выбрать наиболее перспективные материалы и их комбинации для потенциальных приложений, наряду с электронными и структурными свойствами, важно оценить воздействие атмосферы и растворителей на кристаллическую и электронную структуру, и метод Петера Нирмалраджа позволяет провести такие измерения сравнительно легко и быстро.

Автор: Анна Грушина
